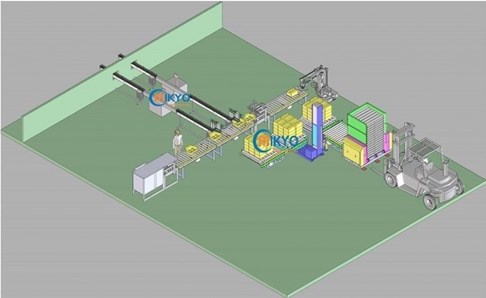

Hệ thống đóng gói tự động với sản phẩm là lọ thủy tinh

Hệ thống đóng gói tự động với sản phẩm là lọ thủy tinh
- Hệ thống đóng gói tự động này dành riêng cho các loại lọ thủy tinh. Cụ thể hơn là các các loại lọ thủy tinh bên trong là dưa chuột, dưa cải muối… Chúng được đem đi xuất khẩu nên rất được chú ý đến vấn đề an toàn thực phẩm. Bên cạnh đó hệ thống được tích hợp robot gắp sản phẩm chuyên dụng, đáp ứng đúng yêu cầu phía nhà máy. Đồng thời khi sản phẩm được chuyển và đóng gói hoàn tất vào thùng carton thì được tự động chuyển hàng ra pallet và quấn màng hoàn toàn tự động.

Nguyên lý hoạt động
- Công nhân vận chuyển thùng carton vào cụm máy dựng và dán đáy thùng
- Thùng được dán đáy xong đi qua băng tải STT8, tại vị trí này công nhân sẽ đặt tấm phân chia chai vào thùng rỗng
- Thùng carton sau khi được đặt tấm phân chia sẽ đi qua băng tải số STT9 dừng lại nhờ cữ chặn
- Hai cụm gắp (3 trục) gắp trai từ băng tải số STT5+6 thả vào thùng
- Sau khi thùng đã chứa đủ chai theo quy định, đi qua máy dán băng dính mặt trên
- Thùng tiếp tục đi qua băng tải số STT18 và dừng lại tại vị trí cuối nhờ cữ chặn
- Robot đặt thùng vào pallet đặt trên băng tải số STT15 (số lượng thùng theo quy định)
- Pallet đi qua máy quấn màng, sau đó đến đến băng tải cuối số STT20
- Xe nâng vận chuyển pallet đã quấn màng tới nơi quy định
- Ngoài ra hệ thống có bộ phận cấp pallet tự động:
   + Xe nâng đưa pallet trống vào cụm pallet dispenser
   + Pallet được cấp lần lượt ra băng tải số STT14+15
- Chai thủy tinh chứa sản phẩm
   + Chai thủy tinh sau khi được đóng sản phẩm đi ra qua 2 băng tải STT1+2
   + Tiếp tục đi qua 2 máy dán label
   + Chai sau khi dán label xong đi qua 2 băng tải STT5+6 và dừng lại ở vị trí cuối băng tải, chuẩn bị gắp thả vào thùng
Thông số kỹ thuật
